Чиркейская ГЭС - самое впечатляющее рукотворное сооружение!
Из тех что я видел своими глазами
Приглашаю на прогулку по нему. Это было незабываемо и захватывающе.
1. Перед Вами крупнейшая гидроэлектростанция Северного Кавказа и одна из крупнейших ГЭС в России
Сначала мы попали на гору напротив, чтобы увидеть вот это!
Пока еще масштабы сооружения непонятны.
2.
3.
4.
5. Плотина Чиркейской ГЭС является второй по высоте в России
6. Едем на саму станцию
7. Здесь оставшиеся после строительства сооружения используют для собственной форелевой фермы!
8. Обед в общем удался в тот день! ;)
9. Чиркейская ГЭС расположена в живописном ущелье на реке Сулак в Буйнакском районе Дагестана, входит в Сулакский каскад ГЭС, являясь его верхней, регулирующей весь каскад ступенью.
10. Подъезжаем к основанию плотины
11.
12.
13. По мере того как мы подходили ближе - она становилась всё больше
И не зря ведь она самая высокая арочная плотина в России.
14. Вода в горных реках всегда чудо как красива!
15.
16. Плотина имеет высоту 232.5 метров. Длина по гребню - 338.
17.
18.
19.
20. Электрическая мощность станции равна 1000 МВт. Это 4 гидроагрегата по 250 МВт. Расположены они в приплотинном здании ГЭС. Особенностью является двухрядное расположение гидроагрегатов с двухъярусным расположением отсасывающих труб.
Нам повезло, один гидроагрегат был на профилактике.
И мы конечно же спустились попозже туда (фото про это чуть дальше), где обычно только рев воды крутящей турбины
21.
22. Трансформаторы
23.
24.
25.
26.
27. Блогер для масштаба ;))
28. Турбинные водоводы.
29. Один из множества туннелей пронизывающих плотину и скалы вокруг
А до огромной толщи воды совсем ведь неболшое расстояние...

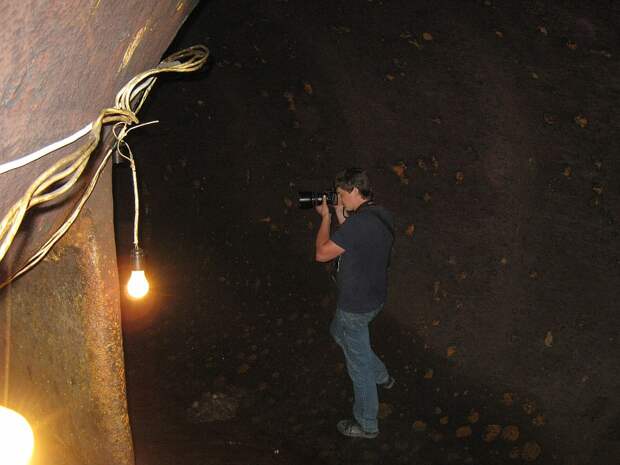

30. Спускаемся туда где обычно стоит турбина
31. Взгляд наверх
32. И мы оказываемся в мире, где любопытные бывают редко :)
33. Спиральная камера - место, где вода поступает к турбине и раскручивает её.
34.
35.
36. Имея высокие маневренные возможности, она является основной регулирующей станцией в Объединённой энергосистеме Юга России, работая в пиковой части графика нагрузок. Также, она выполняет функции своеобразной «скорой помощи» в энергосистеме, позволяя в случае аварийного выхода блоков 150—300 МВт на тепловых электростанциях быстро заместить выбывшую мощность.
37. Плотина образует Чиркейское водохранилище многолетнего регулирования (его ёмкость позволяет накапливать воду в многоводные годы и расходовать в маловодные). Площадь водохранилища составляет 42,5 км², полный и полезный объём — 2,78 и 1,32 км³ соответственно.

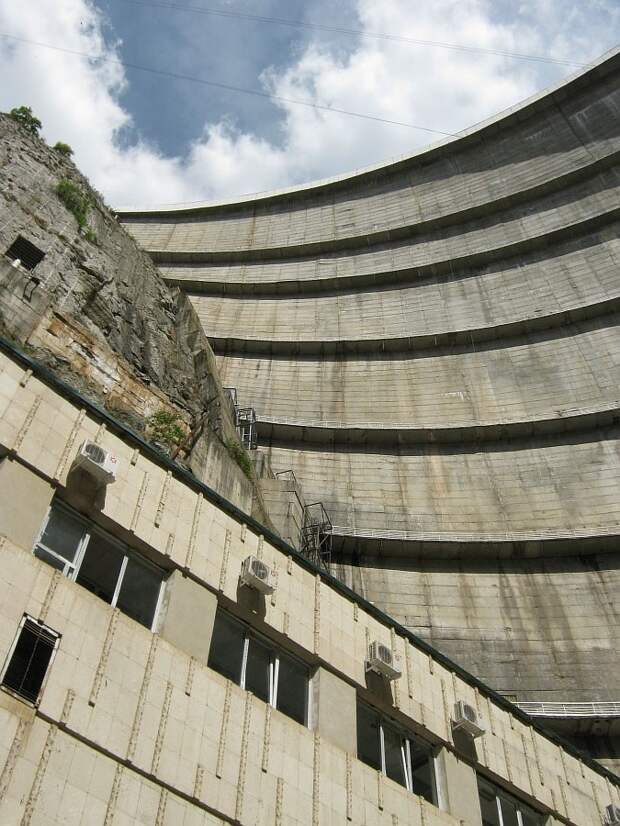

38. Плотина имеет двоякую кривизну, как полусфера - вогнута не только по горизонтали, но и по вертикали
39. Историческая хроника. Как шло строительство
40.
41.
42. ГЭС в разрезе
43.
44.

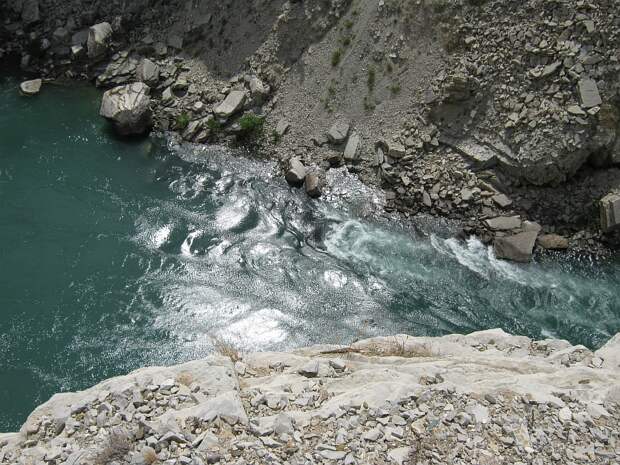

45. Рискованное фото, сделанное перегнувшись через перила верха плотины
"не смотреть вниз!" (с)
;-))))
46.
47.
48. Благодаря своей арочной конструкции двойной кривизны, плотина достаточно тонкая - всего лишь 6 метров у гребня и 30 у основания плотины - бетонной пробки высотой 48 м, шириной 40 м и длиной по основанию 88 м.

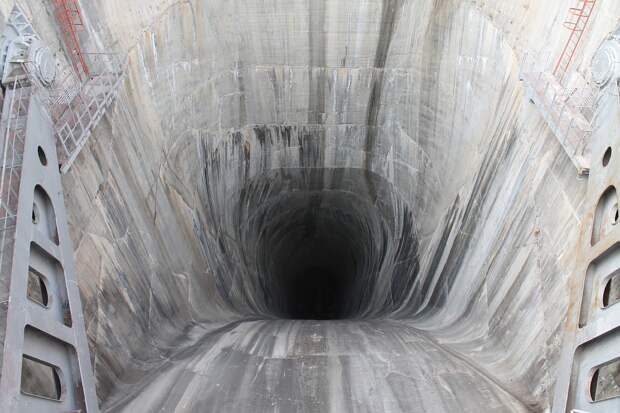

49. Входное отверстие эксплуатационного водосброса тоннельного типа. Жутковатое зрелище. Пропускная способность водосброса составляет при НПУ — 2400 м³/с и при ФПУ — 2900 м³/с. Входное отверстие имеет пролёт 22 м. Туда спокойно можно было бы сбросить железнодорожный состав. Никто бы не заметил.
Отсюда сливаются излишки воды из водохранилища:
